황산화물 저감장치

De-SOx Scrubber system

제품설명

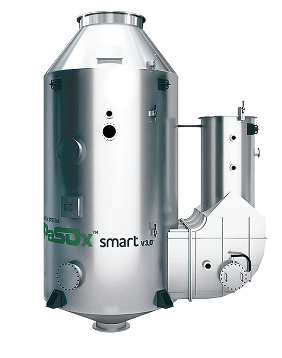

파나시아의 황산화물 저감장치 PaSOx™는
연소시 발생하는 배기가스에 포함된 황산화물을
저감 시키는 대기환경 솔루션입니다.

파나시아의 스크러버는 해수를 이용하는 습식 스크러버로 선박의 주된 연료로 사용되는 고유황유의 연소시 발생하는 황산화물을 저감시켜 대기환경을 보호하는 장치입니다.

파나시아의 PaSOX는 선박의 선종, 선형에 관계없이 다양한 곳에 적용할 수 있도록 맞춤형 솔루션을 제공하고 있습니다. 특히, 기존 선박들에게 있어서는 파나시아의 숙련된 Retrofit 전문팀이 설계부터 최종 시공까지 믿을 수 있는 원스탑 서비스를 제공합니다.

시스템 구성도
- Benefits
  • 선박 배출가스 내 SOx, PM 등 오염물질 제거
  • 하이브리드(Open/Close) 모드 운전 가능
  • 낮은 유지관리 비용 및 최소화된 압력 손실
  • 내식성 소재 적용으로 내구성 확보
제품 라인업
Shore Conn. Panel

1-80MW

U-Type

Amp Receiving Panel

1-80MW

I-Type

Socket Box

1-70MW

Square Type

Transformer

1-6MW

Micro Type

소형선박부터 대형선박까지 각 선박의 특성에 맞게 최적의 Solution을 제공합니다.

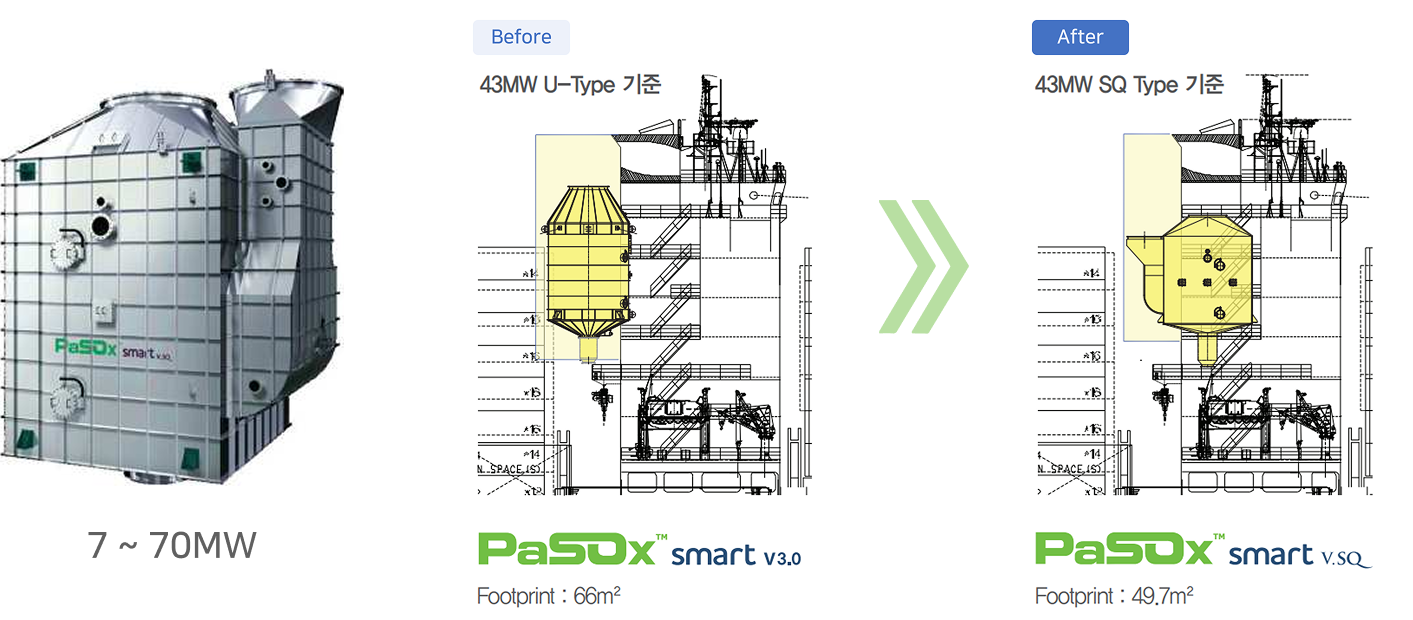

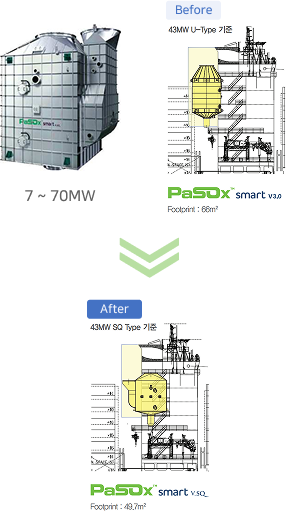

특정 선형에 대하여는 Cargo Loss를 최소화 할 수 있는 사각 형태의 Scrubber를 제공합니다.
소형선박부터 대형선박까지 각 선박의 특성에 맞게 최적의 Solution을 제공합니다.
특정 선형에 대하여는 Cargo Loss를 최소화 할 수 있는 사각 형태의 Scrubber를 제공합니다.
파나시아 Scrubber PaSOx™ V.MCR 은 중소형선박에 최적화된 소형 탈황 설비(1~ 6MW)로
제한된 선박의 설치 공간에 맞는 다양한 솔루션을 제공합니다. 황산화물 환경 규제에 효율적으로 대응 가능한 최적의 대안이 될 것입니다.

- 설치 Application

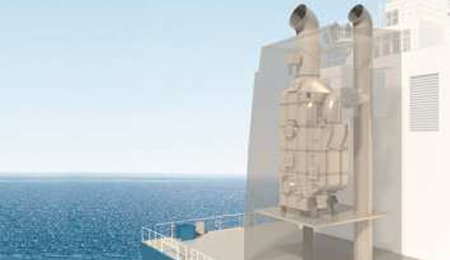

General Type
  • · Funnel 내부에 스크러버 설치하는 일반적인 방식
  • · 설치공간 최소화
  • · 신조선/현존선 모두 설치 가능
  • · 운항 중 점검 가능

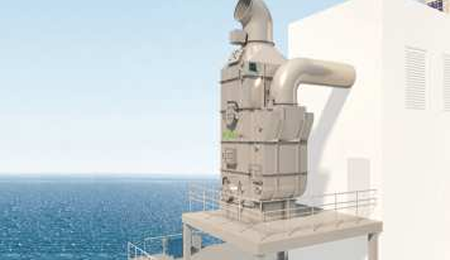

Flat Bottom Type
  • · 단기간 내 설치 가능
  • · 설치 비용 절감
  • · Weather Deck 설치가능
  • · 설치 Space 제약이 적음
  • · 운항 중 점검에 필요한 Platform 설치 필요

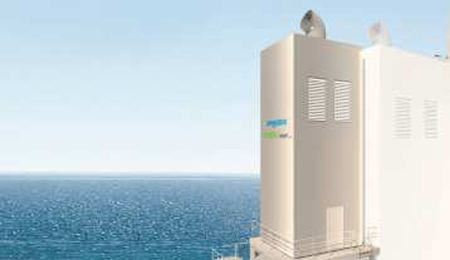

Skid Type
  • · 배관, GMS, WMS, Control Panel 등이 결합된
    Package Type 설치 방식
  • · 설치기간 단축
  • · 설치비용 절감
  • · 외부 환경으로부터의 장비 보호

주요 구성품

Water Treatment Unit

Water Monitoring System

Gas Monitoring System

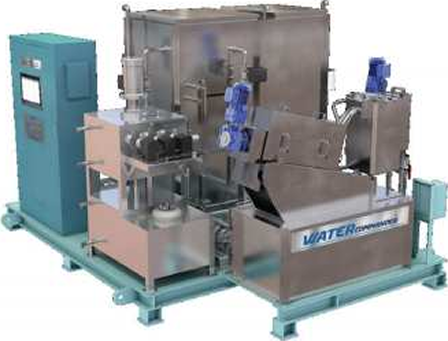

Water Treatment Unit

- Physical-Chemical Type

스크러버 순환수에는 운전 중 발생한 SOOT(PM) 등의 불순물이 축적되며, 이를 제거하기 위해
Wash Water Treatment Unit이 적용됩니다. 해당 시스템은 Physical-Chemical과 Membrane
방식이 결합된 Hybrid 공정으로 구성되어, 고속 응집 침전과 막 여과를 통해 세정수를 정화합니다.
정화된 물은 Wash Water Tank로 재순환되며, 슬러지는 침전조 및 수분 제거 장치를 통해
압축 처리되어 배출량을 최소화합니다.

  • Emergency 상황 발생시 Non-Stop
    Operating 가능 (Hybrid 방식으로 연속운전 가능)

  • System 단순화를 통한 Full
    Automation 구현으로 Easy Operation

  • Skid화를 통한 설치면적 최소화

  • 상용 Chemical 사용으로 수급 용이

- 시스템 구성도

Physical-Chemical Unit

1. 응집제 희석 및 주입
2. 응결제 주입
3. 입자의 조대화
4. 1차 침전
5. 2차 침전
6. Clean Water 보관
7. Slurry 추출
9. Slurry를 Sludge 화
