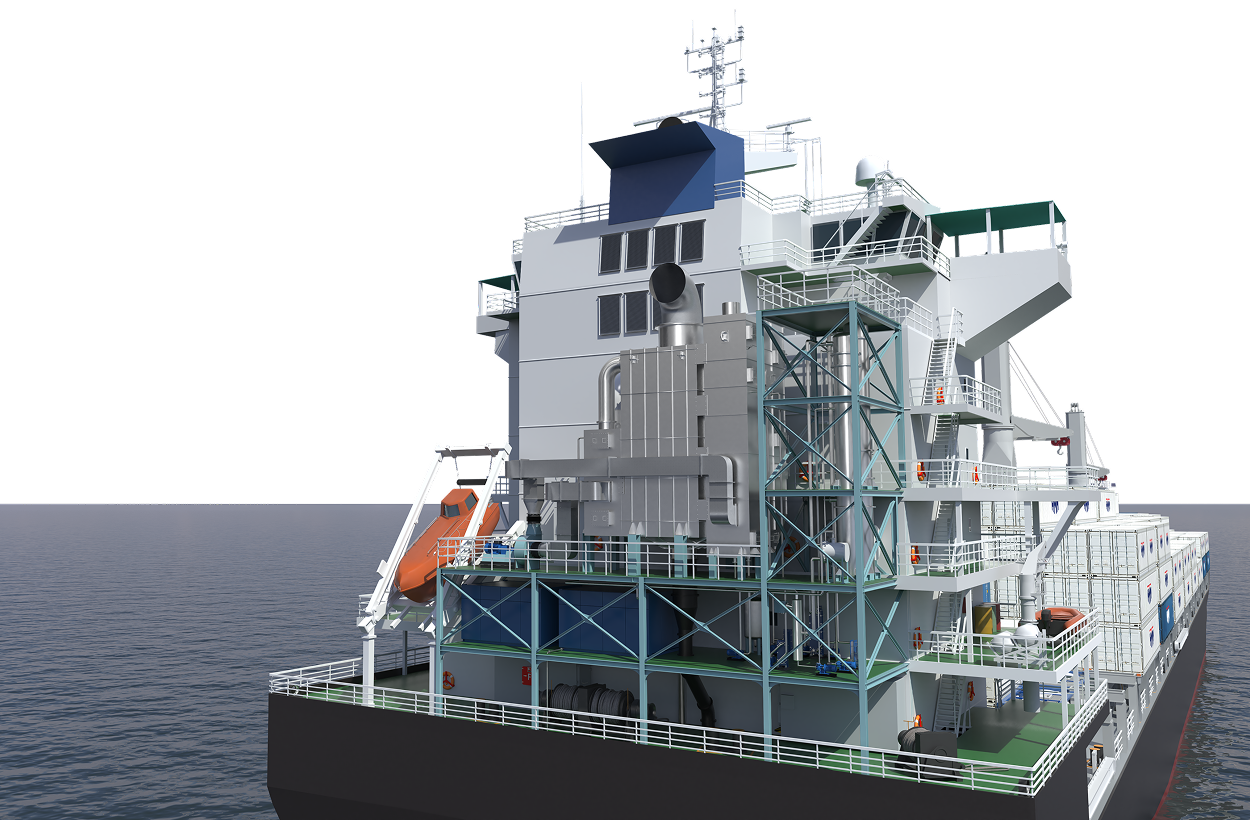

탄소 포집·저장 장치

Onboard Carbon Capture and Storage System(OCCS)

제품설명

탄소 포집·저장 장치 Pan-OCCS™(Onboard Carbon
Capture and Storage System)는 선박 등 대량 배출원에서
배출되는 이산화탄소를 대기로부터 격리시키는 장치입니다.

국제적으로 온실가스 감축을 위한 많은 노력이 진행 중이며, 해운업계에
서도 선박에서 발생하는 이산화탄소를 줄이기 위한 기술이 요구되고 있습니다.

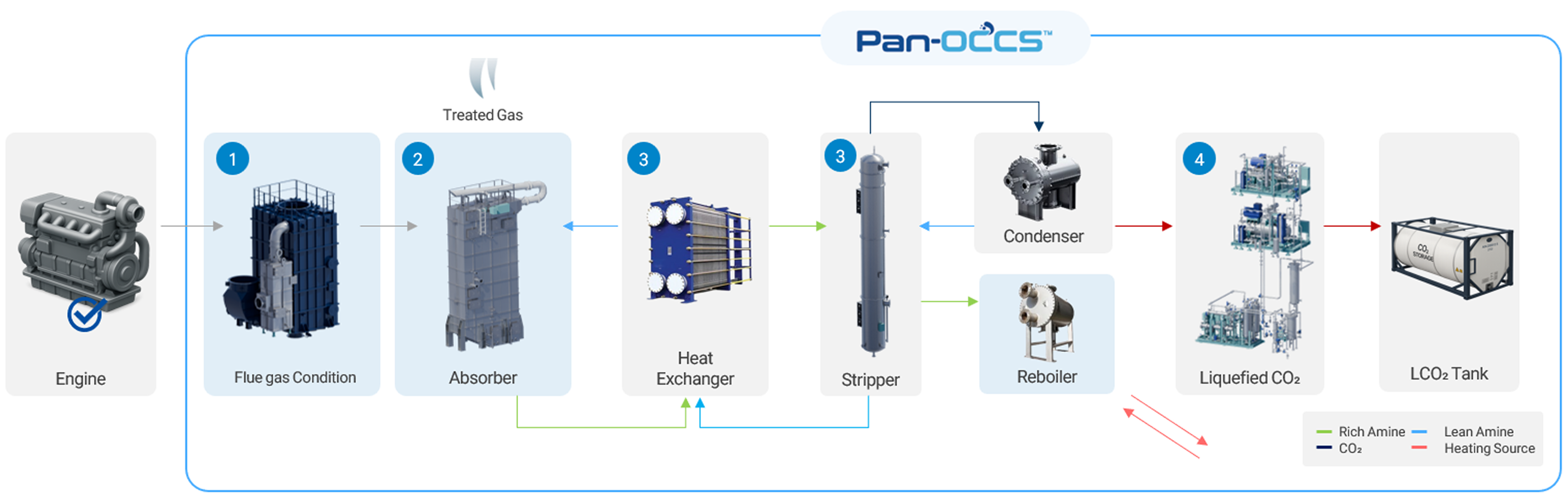

탄소 포집 공정 개요

  • ① Pre-treatment of flue gas

    Flue Gas는 Quenching Tower에서 냉각
    과 Particle 및 황산화물의 제거된 후
    Intake Fan을 통해 가압되어 Absorber
    탑으로 이송됩니다.

  • ② CO₂ Absorption

    냉각된 가스는 화학용제와 Absorber 내에
    서 접촉하여 CO₂가 선택적으로 흡수
    됩니다. 효율적인 물질전달과 Tower의
    크기를 최소화하기 위해 고성능 Packing
    과 적절한 내부배치가 요구됩니다.

  • ③ Regeneration

    CO₂가 흡수된 용제는 Stripper tower로
    이송되어 Reboiler의 고온증기에 의해
    용제에서 CO₂가 탈거되고, 냉각기에서
    물과 CO₂로 분리되어 물은 Stripper로
    회수하고 CO₂는 액화공정으로 이송됩니다.

  • ④ Liquefaction & Storage

    저장용기 및 판매 요구사항을 충족하기
    위해서 가압 및 냉각하여 액화시키게
    됩니다.

OCCS 실선 적용 사례 : HMM Mongla호 프로젝트

- 선박용 탄소포집 시스템 컨소시엄

단기간 온실가스 감축을 위한 협력

  • Classification

  • Equipment Maker

  • Ship Owner

  • Ship Builder

시스템 공정
OCCS Specification
Items Value
Feed Flue gas Volume 14,000Nm³/hh
Capture level 90%
Feed Flue gas Volume 14,000Nm³/h
Captured CO₂ 1,039kg/h
Product LCO₂ 1,018kg.LCO₂/h
Purity of product LCO₂ 99.9%
Solvent flowrate 11.3ton/h
Additional fuel for OCCS 123kg/h
Waste heat usage 15% of heat energy
Captured CO₂ 6,596ton/year

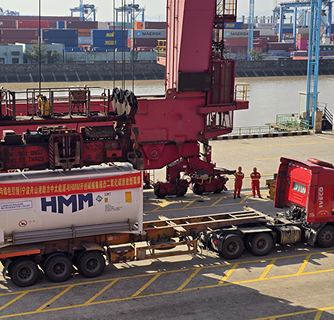

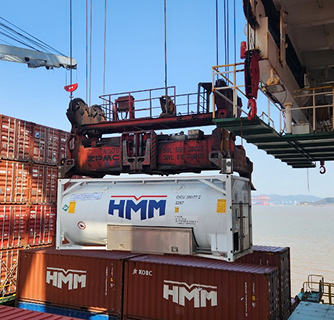

LCO₂ 하역, 그린 메탄올 생산

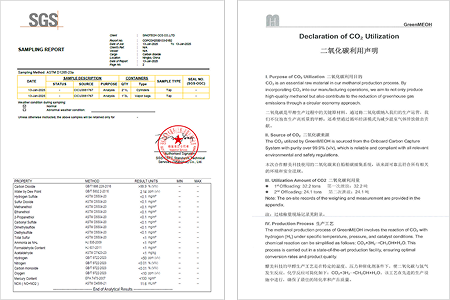

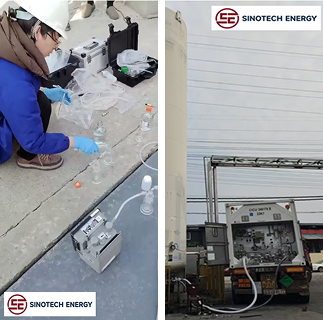

샘플링 보고서에 따르면 CO₂의 순도는 99.9%에 달하며, 이는 운송 후 E-methanol 생산에 활용되었습니다.
이는 본 시스템이 실제 해상에서 작동함을 입증할 뿐만 아니라, 포집된 CO₂가 에너지 전환 전반에서 중요한 역할을 수행할 수 있음을 보여줍니다.

Application Dry ice Agriculture Underground Storage CO₂ welding E-methanol Beverage
CO₂ Purity (mol-%) 99.50% 99.50% 99.81% 99.90% 99.90% 99.95%
Application CO₂ Purity (mol-%)
Dry ice 99.50%
Agriculture 99.50%
Underground Storage 99.81%
CO₂ welding 99.90%
E-methanol 99.90%
Beverage 99.95%
PROPERTY METHOD RESULT UNITS MIN MIX
Carbon Dioxide GB/T 1886.228-2016 >99.9% (V/V) - -
Water by Dew Point GB/7 5832.2-2016 2.14ppm (v/v) - -

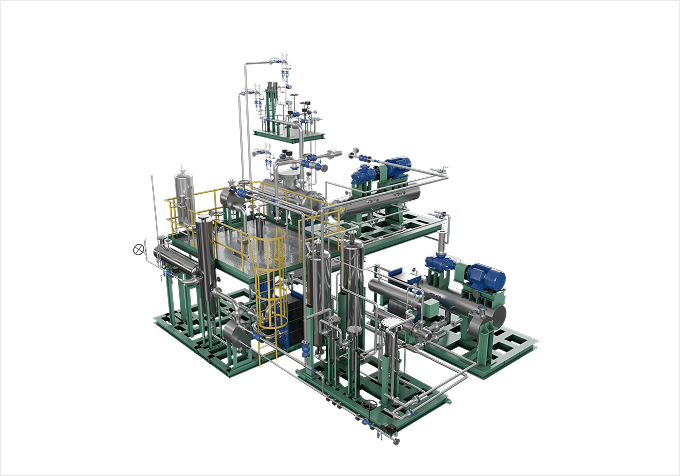

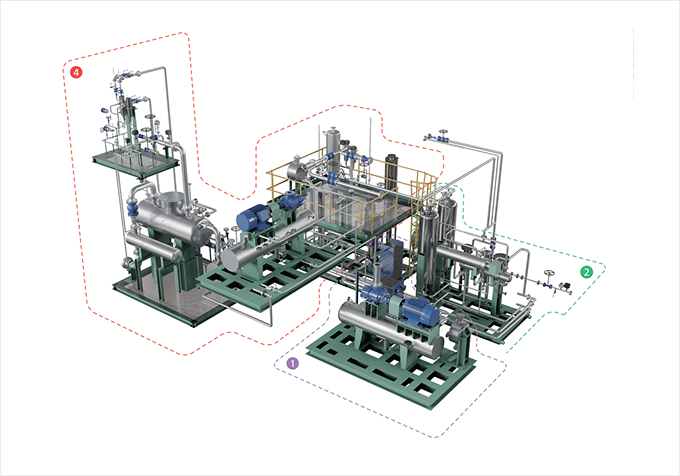

이산화탄소 액화 시스템

선박 탄소 포집 장치(OCCS)에서 포집된 CO₂를 효율적으로 액화하여 ISO 탱크 또는 C형 탱크에 안전하게 저장함으로써, 다양한 분야에서 활용할 수 있도록 지원합니다.

  • ① Compressor

    - 기체 상태의 CO₂를 고압으로 압축하여
    액화가 가능한 조건을 형성합니다.

    - 압축 과정에서 CO₂의 압력과 온도가
    모두 상승하므로, 하류 장비(쿨러, 콘덴서)
    와 연동하여 효율적인 액화를 유도합니다.

  • ② 드라이어(Dryer)

    - CO₂ 가스 내에 포함된 수분과 불순물을
    제거합니다.

    - 수분은 배관, 밸브, 열교환기 내부에서의
    결빙 또는 부식을 유발할 수 있으므로,
    드라이어는 필수적인 전처리 장치로 사용
    됩니다.

  • ③ Condenser

    - 압축된 CO₂를 냉각시켜 기체 상태에서
    액체 상태로 응축시킵니다.

    - 고압·저온 조건을 형성하여 액화 효율을
    높이며, 액체 CO₂로 저장 및 이송이 용이
    하도록 합니다.

  • ④ 냉매시스템
    (Refrigerant System)

    - 압축 및 응축 과정에서 발생하는 열을
    제거하여 CO₂의 온도를 안정적으로 유지
    합니다.

    - 콘덴서와 연동 작동함으로써 액화 효율을
    향상시키고 시스템의 안정성을 확보합니다.
