전기 기포식 수위계측 시스템은 수두압을 기포 전기신호(4-20mA)로
바꿔 주는 P/I convrter를 이용해 전기신호로 바꾸어
수위 측정이 가능하도록 한 시스템입니다.
We’re Panasia
Tank Level gauging System
- 친환경솔루션
- Measurement & Control
- Tank Level gauging System
카탈로그
바로가기

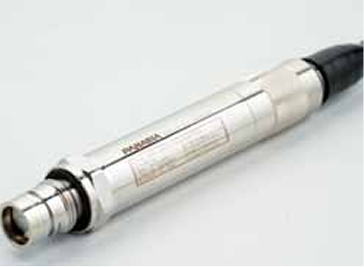

Electric Pressure Type
Level Transmitter (LEVEL-3000™)
-
-
-
개요
선박은 화물(cargo)을 싣는 화물량(cargo hold)외에 안전항해를 위해
보조 역할을 하는 탱크들이 있습니다.선박은 화물(cargo)을 싣는 화물량(cargo hold)외에 안전항해를 위해 보조 역할을 하는
탱크들이 있습니다. 이와 같은 안전운항을 위한 보조 역할을 하는 것에는 밸러스트 탱크가
있으며, 전체 선박의 선미와 후미 그리고 좌,우현의 잠김상태를 알려주는 드라프트(흘수)가
있습니다.또한 선박의 운항에 필요한 각종 연료 탱크가 있으며 이러한 탱크 및 드라프트에 압력식 레벨
전송기를 설치하여 각종탱크의 수위 계측과 선박의 잠김상태인 드라프트(흘수)를 측정합니다.
-

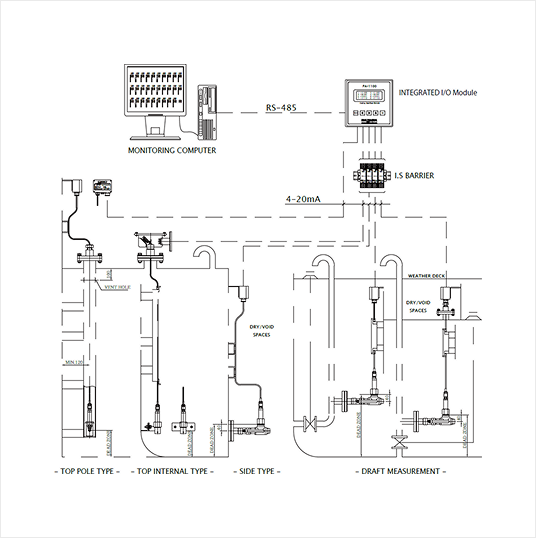

SYSTEM DIAGRAM AND INSTALLATION METHOD
-
기술 사양
MEASURING RANGE 0~0.7 bar, 0~1 bar, 0~2 bar, 0~4.5 bar, 0~6 bar, 0~25 bar,
-1~5 bar Each span range is programmable in use calibration kit.TRANSDUCER TYPE Piezo-resistive type transducer. NON-LINEARITY ±0.25 % @ 20°C OUTPUT 4~20 ㎃ DC loop powered 2 wire LONG TERM STABILITY Max. ±0.1 % / 1 year CURRENT LIMITING Typically 20.8 ㎃
(programmable)TOTAL ERROR BAND Max. ±2.0 @ -25~85°C BUILT-IN
TEMPERATURE SENSORPt100 (optional) OVER PRESSURE Min. 3 x
transducer rangeTRANSDUCER, TRANSMITTER MATERIAL SUS 316 L / Titanium BURST PRESSURE 200 bar PROTECTION CLASS IP68 (fully submersible) OPERATING TEMPERATURE -25 ~ 85°C
(option 125°C)EX-APPROVAL Ex ia IIC T4 ~ T6
Air Purge Type
Tank Level & Draft Gauging System
-

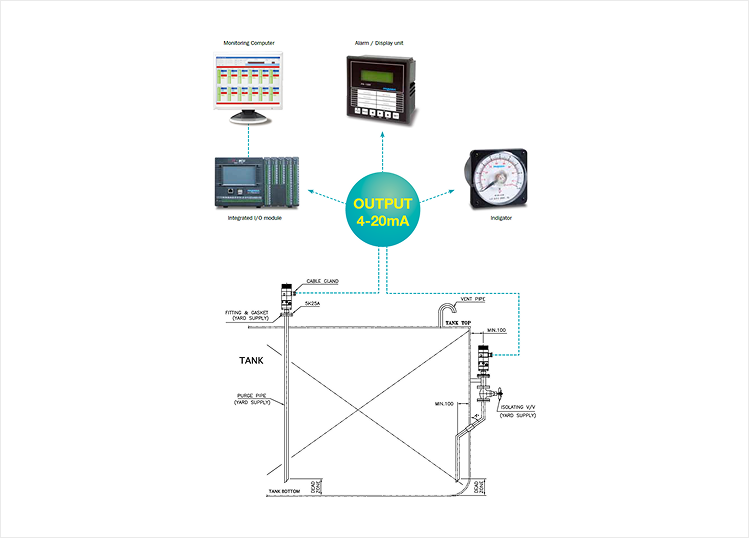

CONNECTION DIAGRAM
-
기술 사양
TYPE OF SYSTEM One line air purge system ACCURACY 1% of F.S WORKING TEMPERATURE -25°C to +75°C (It must be secured that the dew point of the air lies below min. temperature) AIR FLOW CONSUMPTION 5 to 50 Nℓ/min OPERATING AIR PRESSURE RATING 4 ㎏f/㎠ to 9.9 ㎏f/㎠ SIGNAL PIPE OD 8 mm or 10 mm
-
Electric Pneumatic Type

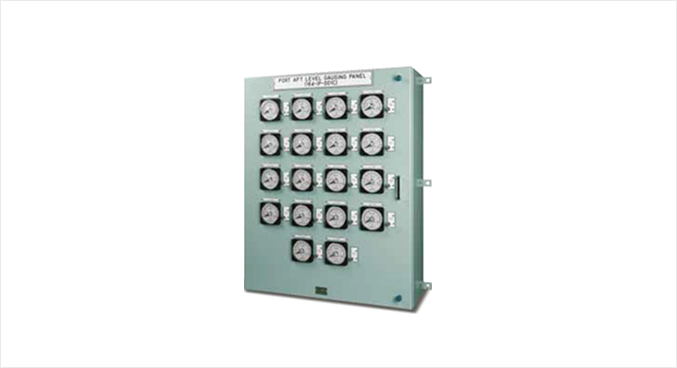

Tank Level & Draft Gauging System-LEVEL INDICATING PANEL
-
-
-
개요

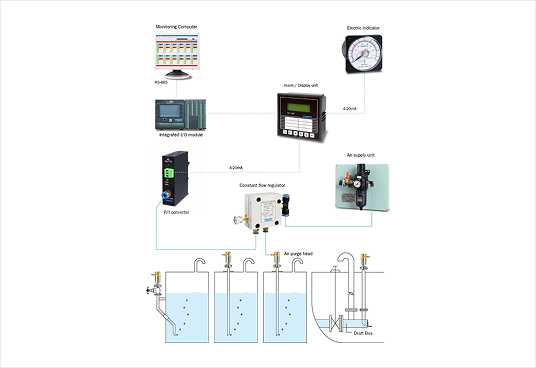

CONNECTION DIAGRAM
-
High Precision Electric Pneumatic Type
Level Transmitter
-
-
-
개요
고정도 전기 기포식 수위계측 전송기는 기포식 압력신호를
전기신호(4-20mA)로 바꿔주는 P/I converter와 모든 구성품이
전송기내에 내장된 일체형으로 설치가 용이하며 설치 비용 절감과 앞장의
기포식 및 전기기포식 에 비해 정확도가 우수합니다.
CONNECTION DIAGRAM
