Horizontal Mounted Float Type Level Switch

  • 개요

    수평설치형 자력식 플로트 레벨 스위치는 유체 탱크에 수위경보나
    수위 제어가 필요한 위치에 설치되어 액체 수위가 플로트를 움직여 경보
    발생과 제어에 필요한 on/off 접점 신호를 일으키게 합니다.

기술 사양

CONTACT Electrical microswitch, Change contact, SPDT SWITCH RATING 250V AC, 3A
LIQUID DENSITY Min. 0.7kg/dm³ SWITCH HYSTERESIS 20mm height at 0.9kg/d Specific weight
AMBIENT TEMPERATURE -30 to +70℃ MEDIUM TEMPERATURE -25 to +135℃
RATED PRESSURE 3kg/㎠ (standard) INSTALLATION Horizontal
PROTECTION OF SWITCH HOUSING IP 56, IP 68 (option) FLOAT MATERIAL SUS 316
FLANGE, HOUSING SS 400, ALDC 8

Vertical Mounted Float Type Level Switch

  • 개요

    수직설치형 자력식 플로트 레벨 스위치는 유체 탱크에 수위경보나
    수위 제어가 필요한 위치에 설치되어 액체 수위가 플로트를 움직여
    경보 발생과 제어에 필요한 on/off 접점 신호를 일으키게 합니다.

기술 사양

CONTACT Electrical microswitch, Change contact, SPDT SWITCH RATING 250V AC, 3A
LIQUID DENSITY Min. 0.7kg/dm³ SWITCH HYSTERESIS 20mm height at 0.9kg/d Specific weight
AMBIENT TEMPERATURE -30 to +70℃ MEDIUM TEMPERATURE -25 to +100℃
RATED PRESSURE 3kg/㎠ (standard) INSTALLATION Vertical
PROTECTION OF SWITCH HOUSING IP 56, IP 65 (option) FLOAT MATERIAL SUS 316
FLANGE, HOUSING SS 400, ALDC 8

Displacement Type Level Switch

- OUTLINE / DIMENSIONS

  • 개요

    Displacement type 레벨 스위치는 압축 스프링, 디스플레이서,
    그리고 마이크로 스위치로 구성되어 탱크의 액체 수위를 경보하고 제어합니다.

기술 사양

MODEL APPLICATION MAX.
PRESS
(kg/cm²)		 MAX.
TEMP.
(°C)		 SETTING
ACCURACY
(mm)		 MOUNTING
FLANGE
(STANDARD)		 Min.
Sp.Gr.		 CABLE
GLAND		 SWITCH
CONTACT
RATING		 MATERIAL MODES
HOUSING FLANGE DISPLACER CHAMBER DIFFERENTIAL (㎜) *1
PM-90AT-1C High or low alarm / control 10 100°C ± 10 JIS
5K 80A
5K 100A
10K 80A
10K 100A 		0.85 15/20 a,b,c 250V AC 5A ALDC SS400 or SUS304 SUS 304 76.8φ 100L SS400 or SUS304 Contact configuration
PM-90AT-2C High or low alarm / control 10 100°C ± 10 0.85 15/20 a,b,c 250V AC, 5A × 2 ALDC SS400 or SUS304 SUS 304 76.8φ 100L SS400 or SUS304
PM-90AT-3C High or low alarm / control 10 100°C ± 10 0.85 15/20 a,b,c 250V AC, 5A × 2 ALDC SS400 or SUS304 SUS 304 76.8φ 100L SS400 or SUS304

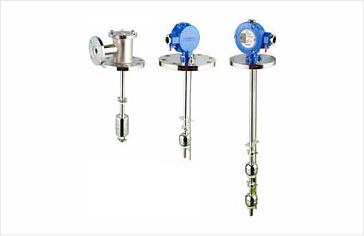

Reed Switch Type Float Level Switch

  • 개요
    리드 스위치식 레벨 스위치는 자기 플로트와 리드 스위치로 구성되며 탱크내
    특정지점에서 수위를 측정하여 경보 및 제어를 위한 on/off 접점을 제공합니다.

기술 사양

  • OPERATING TEMPERATURE -20 ~ 100°C
    DESIGN PRESSURE 5㎏/㎤(Ø 50 float), 8㎏/㎤(Ø 65 float above)
    PROCESS MEDIUM S.G 0.6 ~ 1.025
    PROTECTION TYPE EX ia IIC T6 for PR-30EX And EX d IIC t6 for PR-30EXD
    SWITCH OUTPUT SPST, SPDT, DPDT (option)
    SWITCH RATING 1.2A 200VDC(SPST), 2.5A 250VDC(SPST), 1A 200VDC(SPDT)
  • MATERIAL FLOAT SUS 316
    FLANGE SS 400
    GUIDE PIPE SUS 304
    HOUSING ALDC 8, SS 400

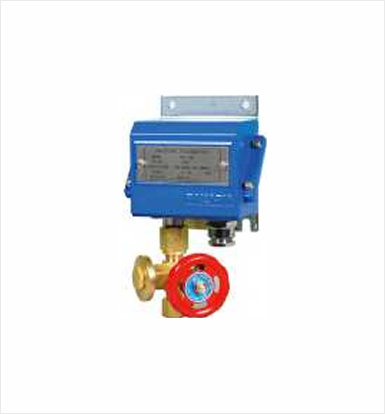

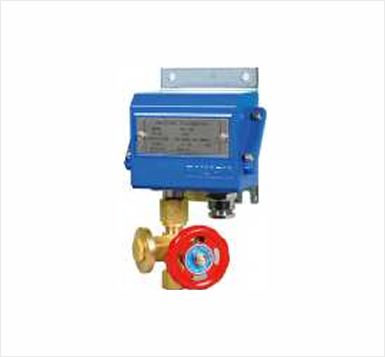

Pressure Switch (PPS-100)

  • 기술사양

    • AMB. TEMPERATURE 70°C
      TEMPERATURE OF MEDIUM -25 ~ +100°C
      SWITCH CONTACT SPDT[single pole changeover]
      CONTACT RATING 3A at 250VAC, 5A at 125VAC
      ENCLOSURE IP56
      CABLE ENTRY PG13.5
    • MATERIAL BELLOWS Phosphor bronze(C5212R-0)
      PROCESS
      CONNECTION      		 Brass
      HOUSING Die cast aluminum(ALDC8)

주문 사양

RANGE MIN. SETT. RANGE FIXED DIFF. PERMISSIBLE OVERPRESSURE M.T.P
(Maximum Test Pressure)		 M.B.P
(Minimum Burst Pressure)		 CODE
0~2.5 bar 0.2 bar 0.05~0.2 bar 12 bar 15 bar 20 bar PPS01
0~4 bar 0.2 bar 0.13~0.3 bar 12 bar 15 bar 20 bar PPS02
1~10 bar 1 bar 0.3~0.7 bar 12 bar 15 bar 20 bar PPS03
2~10 bar 2 bar 0.3~1.2 bar 42 bar 45 bar 50 bar PPS04
2~20 bar 2 bar 0.4~2.5 bar 42 bar 45 bar 50 bar PPS05
4~40 bar 4 bar 0.7~7 bar 42 bar 45 bar 50 bar PPS06

Temperature Sensor (PPT-100 SERIES)

  • 기술 사양

    AMB. TEMPERATURE 85℃
    SENSOR TOLERANCE EN 60751 Class B : ±(0.3 + 0.005 × t)
    t = temperature of medium numerical value.
    ENCLOSURE IP56
    CABLE ENTRY PG16
    MATERIALS PROTECTION TUBE & CONNECTION FITTINGS CONTACT WITH MEDIA Stainless steel(SUS316)
    HOUSING Die cast aluminum(ALDC8)

  • 주문 사양

    MODEL RANGE (℃) LENGTH OF
    PROBE
    [mm]    		 CONNECTION PROCESS CONNECTION
    PF 1/2” PF 3/4” PT 1/2” PT 3/4”
    PPT-100A -50 to +200 50 2-wire, 3terminals A011 A012 A013 A014
    100 A021 A022 A023 A024
    150 A031 A032 A033 A034
    200 A041 A042 A043 A044
    250 A051 A052 A053 A054
    PPT-100B -50 to +200 50 2-wire, 3terminals B011 B012 B013 B014
    100 B021 B022 B023 B024
    150 B031 B032 B033 B034
    200 B041 B042 B043 B044
    250 B051 B052 B053 B054
    Customize Max.2000 C1XXXX C2XXXX C3XXXX C4XXXX
    PPT-100C -50 to +100 50 4-wire, 4 terminals C011
    * XXXX : Length of probe

Pressure Transmitter (PTX-100)

  • 주문 사양

    RANGE M.T.P (Maximum Test Pressure) M.B.P (Minimum Burst Pressure) CODE
    -1 ~ 5 bar 15 bar 200 bar PTX01
    0 ~ 4 bar 15 bar 200 bar PTX02
    0 ~ 6 bar 15 bar 200 bar PTX03
    0 ~ 10 bar 30 bar 200 bar PTX04
    0 ~ 25 bar 50 bar 200 bar PTX05
    0 ~ 40 bar 80 bar 200 bar PTX06

기술 사양

AMB. TEMPERATURE 25 ~ 70℃ PROCESS TEMPERATURE Up to 125℃
ENCLOSURE IP56 POWER SOURCE DC 10 ~ 36V
OUTPUT 4…20mA(2-wire current
transmitter) (Limited at 28mA)		 THERMAL ZERO/SPAN SHIFT ±0.06% F.S/℃
ACCURACY ≤ 0.3% of F.S RESPONSE TIME < 1ms / 10…90% F.S
LONG TERM STABILITY (1 YEAR) < 0.1% F.S MAX. OVERPRESSURE F.S × 3
BURST PRESSURE > 200bar CABLE ENTRY PG13.5
LOAD RESISTANCE Max. 600 Ohm at 24VDC
MATERIAL DIAPHRAGM Stainless steel (SUS316L)
PROCESS CONNECTION Stainless steel (SUS316)
HOUSING Die cast aluminum (ALDC 8)
