Gauge

  • 친환경솔루션
  • Measurement & Control
  • Gauge

카탈로그
바로가기

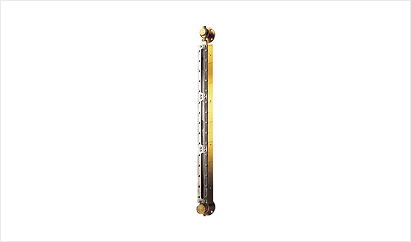

Flat Type Glass Level Gauge

  • 개요

    파나시아 평형 유리 레벨 게이지는 JIS 표준 사양서에 따라
    설계되었습니다.

    이 레벨 게이지는 인화점이 60℃ 이하의 오일에 사용되며 유리의 반사를 통한 무색 액체
    수위의 우수한 감시 기능을 제공합니다.

기술 사양

JIS CODE TYPE VALVE TYPE CONNECTION SIZE DESIGN PRESSURE Max. Temp. MATERIAL
UPPER LOWER VALVE CHANNEL GLASS
PA-FLG-P100 A Top vent Self-closing JIS 5K20A 25A 3 kg/㎠ 100°C BC6 SUS304 Borosilicate
B Tank Return Self-closing JIS 5K20A 25A 3 kg/㎠ 100°C BC6 SUS304 Borosilicate
C Self-closing Self-closing JIS 5K20A 25A 3 kg/㎠ 100°C BC6 SUS304 Borosilicate

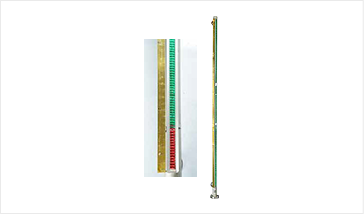

Magnetic Float Type Level Gauge

- OUTLINE / DIMENSIONS

  • 개요

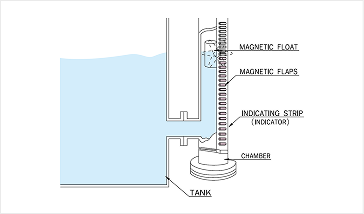

    플로트챔버가 탱크 동일레벨로 탱크에 연결되어 있습니다.

    자석이 내장된 플로트는 수위 변화시의 챔버를 따라 상승 및 하강하고 수위지시 flap의
    자석과의 반발력을 이용하여 flap을 회전시켜 바뀐 flap의 색깔로 수위를 읽기 쉽도록
    고안된 제품입니다.

기술 사양

SYMBOL MOUNTING
TYPE		 CONNECTION
SIZE		 MEASURING
RANGE		 WORKING CONDITION SPECIFIC
GRAVITY		 ACCURACY Material
PRESS. TEMP. CHAMBER FLOAT ROTOR COLUMN
PLG-65MS-
□-□		 Side JIS 5K20A 25A Max. 5000mm 5 kg/㎠ 200℃ Over 0.8 ±10m/m SUS 304 SUS304 Aluminum

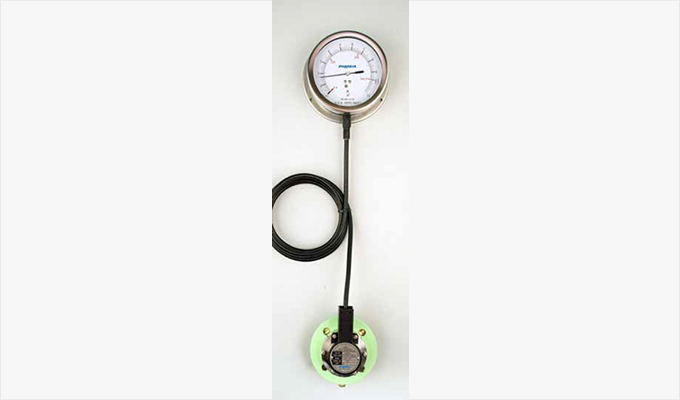

Self-Powered Contents Gauge

개요

PCG-150시리즈 레벨게이지는 작동을 위한 외부 전원이 필요하지 않으며
배터리나 핸드 펌프의 도움 없이 물리적인 방식으로 탱크 내용물의 레벨과 체적을 지속적으로 표시합니다.

이 계측 장치는 다이어프레임, 모세관, 다이얼 게이지로 구성되어 있습니다.

  • - Model: PCG-150 Series

  • 기술 사양

    GAUGE SIZE Dial Ø 150
    MOUNTING TYPE side, submersible mounting
    SCALE OF INDICATION Height(m) & volume (㎥)
    ACCURACY ± 1.5% of full scale
    OPERATING TEMPERATURE -20℃ to +100℃
    ENCLOSURE Weather proof
    OVERLOAD Min, 100% of full scale
    LENGTH OF CAPILLARY TUBE 5 meters, 2 meters (standard), other(option)

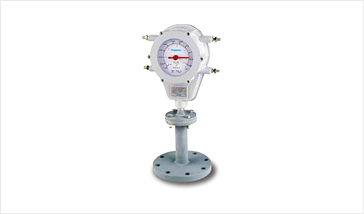

Dial Type Float Level Gauge

    • - Model: PDG-150 Series

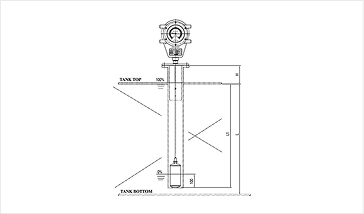

    • - OUTLINE / DIMENSIONS

  • 개요

    다이얼 형 플로트 레벨 게이지는 플로트, 측정 강철 와이어, 표시 장치 등이 주요 구성품들로 구성됩니다.

기술 사양

TYPE MODEL MEASURING
RANGE		 SPECIFIC
GRAVITY		 ACCURACY WORKING CONDITION MATERIAL
TEMP. PRESS. G/G HEAD TAPE FLOAT GUIDE PIPE
DIRECT
CONNECTION
TYPE		 PDG-150SC-T 0 ~ 5 m 0.7 ~ 1.5 ± 15m/m 150℃ 0.2 kg/㎠ AC MC / SUS SUS304 N/A
PDG-150SW-T 0 ~ 5 m 0.7 ~ 1.5 ± 15m/m 150℃ 0.2 kg/㎠ AC MC / SUS SUS304 N/A
PDG-150SW-S 0 ~ 5 m 0.7 ~ 1.5 ± 15m/m 150℃ 0.2 kg/㎠ AC MC / SUS SUS304 N/A
PDG-150SC-S 0 ~ 5 m 0.7 ~ 1.5 ± 15m/m 150℃ 0.2 kg/㎠ AC MC / SUS SUS304 N/A
MAGNETIC
COUPLING
TYPE
(INDIRECT TYPE)		 PDG-150SI-T 0 ~ 5 m 0.65 ~ 1.5 ± 15m/m 150℃ 2 kg/㎠ AC MC / SUS SUS316 SUS316
PDG-150SI-S 0 ~ 5 m 0.65 ~ 1.5 ± 15m/m 150℃ 2 kg/㎠ AC MC / SUS SUS316 SUS316
* PLEASE CONTACT OUR FACTORY IF OTHER CONDITIONS ARE REQUIRED

INDICATOR

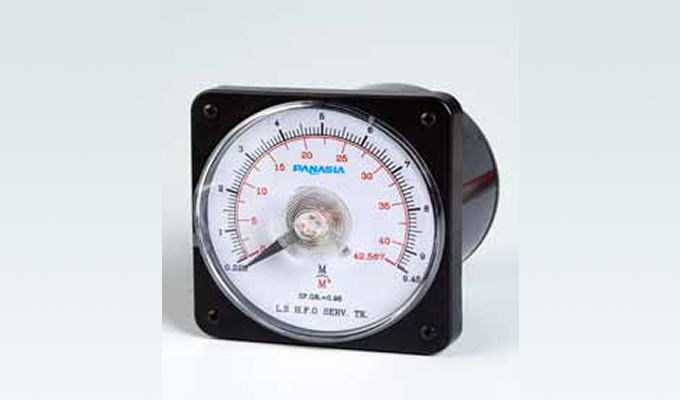

  • 1. ELECTRIC INDICATOR

    - PAI-100A
    MODEL PAI-100A
    SIZE 110×110 Square
    MOUNTING METHOD Panel front mounting
    INPUT DC 4~20mA
    INTERNAL RESISTANCE 1.5Ω
    ACCURACY ± 1.5% F.SAT 20℃
    MEASURING RANGE 0~100%(Standard)
    INDICATING ANGLE 250deg
    WEIGHT 450g
    OPERATING TEMPERATURE 0 to + 40℃
    COLOR Black
    APPLICATION Panel, local gauge box and console

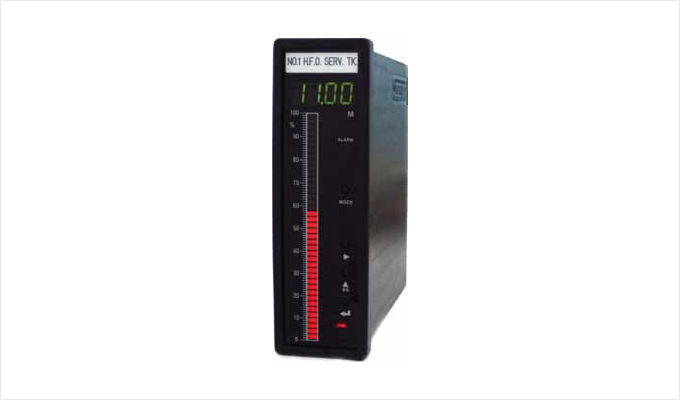

  • 2. BARGRAPH TYPE INDICATOR

    - PAI-4000
    MODEL PAI-4000
    ACCURACY 0.1% of F.S
    SCALE Display dual mode(Level & volume)
    HEIGHT Display(M/M³)
    VOLUME Max. 16 Gradient %Display
    INPUT A) DC 4~20mA(1~5V) or variable resistance
    B) RS-485
    DIGIT 4 Digit
    OUTPUT Alarm contact, RS485
    ALARM POINT 2point, 4point (option)
    HH Dry contact: notmal open or close (option)
    H Dry contact: notmal open or close
    L Dry contact: notmal open or close
    LL Dry contact: notmal open or close (option)
    MATERIAL ABS
    POWER DC24V, 6W(MAX.)
    TEMPERATURE 0℃~50℃
    WEIGHT 1.0Kg
